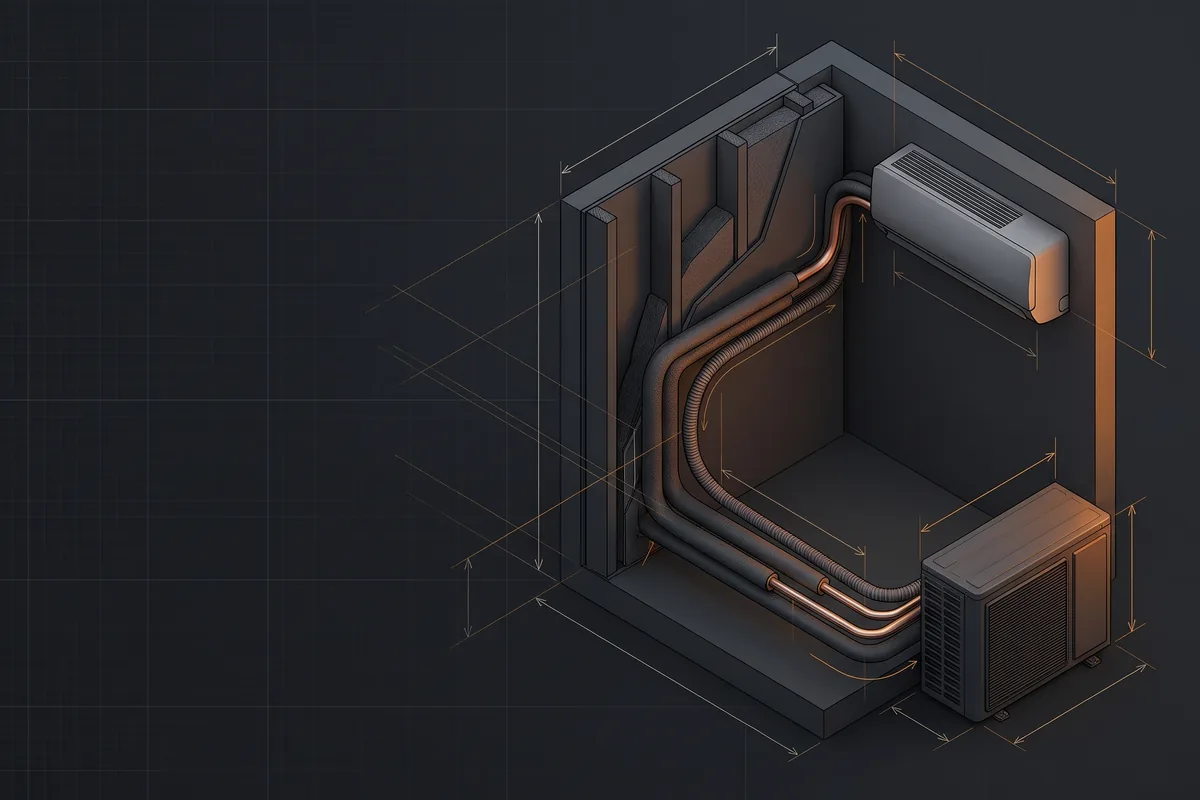

Трасса — то, что связывает внутренний и наружный блоки кондиционера. От её длины и качества монтажа зависят и эффективность, и срок службы техники. Особенно важно понять её устройство до ремонта: потом переделывать придётся вместе с отделкой.
Из чего состоит трасса
| Элемент | Назначение |
|---|---|
| Жидкостная медная труба (меньший диаметр) | Подаёт жидкий хладагент к внутреннему блоку |
| Газовая медная труба (больший диаметр) | Возвращает газообразный хладагент в наружный блок |
| Теплоизоляция каждой трубы | Не даёт трубам отпотевать и терять холод |
| Межблочный кабель | Питание и связь между блоками |
| Дренажный шланг | Отводит конденсат |
Медь используется специальная, для холодильной техники: чистая изнутри, отожжённая, в бухтах с заглушками. Сантехническая медь не подходит — внутри может остаться масло и окалина.
Длина трассы: три цифры из паспорта
Минимальная. Часто около 3 метров. Короче — возможны шум и нестабильная работа. Если блоки стоят по разные стороны стены, лишнюю длину сворачивают кольцом.
Базовая. Длина, на которую рассчитан заводской заряд фреона, — обычно 5–7,5 метра. До неё дозаправка не нужна.
Максимальная. Предел, на котором кондиционер ещё работает штатно. У бытовых моделей малой мощности — обычно 15–25 метров, у мощных больше. Каждый метр сверх базовой требует дозаправки по таблице производителя.
Ограничен и перепад высот между блоками: тоже по паспорту, обычно 5–10 метров для небольших моделей.
Диаметры труб
Диаметры задаёт производитель под холодопроизводительность модели — их нельзя выбирать произвольно. Для бытовых сплит-систем распространены пары 1/4" и 3/8" для небольших моделей и 1/4" и 1/2" для более мощных; точные значения — в инструкции по монтажу.
Неправильный диаметр нарушает циркуляцию масла и хладагента: кондиционер работает хуже и изнашивает компрессор.
| Модель | Жидкость / газ, дюймы (мм) | Базовая длина, м | Максимум, м | Перепад высот, м |
|---|---|---|---|---|
| 07–09 | 1/4 / 3/8 (6,35 / 9,52) | 5–7,5 | 15–20 | 8–10 |
| 12 | 1/4 / 3/8 или 1/2 (6,35 / 9,52 или 12,7) | 5–7,5 | 20 | 10 |
| 18 | 1/4 / 1/2 (6,35 / 12,7) | 5–7,5 | 25 | 10–15 |
| 24 | 3/8 / 5/8 (9,52 / 15,88) или 1/4 / 5/8 | 5–7,5 | 25–30 | 10–15 |
Это ориентиры по распространённым моделям, а не норма: у конкретного кондиционера цифры берут из инструкции по монтажу. Дозаправка сверх базовой длины обычно составляет 12–25 г хладагента на метр для жидкостной трубы 1/4", для 3/8" — больше. Почему важна точная масса, разобрано в материале сколько фреона в кондиционере.
Максимальная длина трассы в квартире
В квартире упираются не в паспортный максимум, а в планировку. Наружный блок обычно на фасаде той же комнаты или на балконе, и трасса выходит 3–7 метров — в пределах базовой длины, без дозаправки. Длиннее 10 метров она получается, когда блок выносят на другой фасад, на лоджию через две комнаты или на кровлю.
Ориентир для нормальной работы: держаться в базовой длине и не больше половины паспортного максимума. На пределе кондиционер работает, но холодопроизводительность падает на 5–15 %, а масло хуже возвращается в компрессор, особенно если наружный блок выше внутреннего. При перепаде больше 5 метров на газовой трубе делают маслоподъёмную петлю — по инструкции производителя.
Можно ли нарастить трассу
Можно, если общая длина остаётся в пределах паспорта. Типичная ситуация — переезд или перенос блока на 1–3 метра.
- Хладагент собирают в наружный блок.
- Медь наращивают пайкой с продувкой азотом или фирменными муфтами под хладагент. Вальцовочные соединения посреди трассы допустимы только в доступном месте, не в стене.
- Изоляцию стыкуют без зазоров и проклеивают.
- Контур опрессовывают азотом, вакуумируют, дозаправляют по весу за добавленные метры.
Сантехнические фитинги, скрутки и холодная сварка для трассы не подходят: давление в газовой трубе в работе доходит до десятков атмосфер.
Закладка трассы на этапе ремонта
Когда кондиционер ставят после чистовой отделки, трассу ведут в коробе по стене. Чтобы её не было видно, трассу закладывают заранее — в штробу или под потолок.
Закладывают трассу на черновом этапе — одновременно с электрикой, до штукатурки и стяжки. К этому моменту нужно знать точку внутреннего блока, место наружного и мощность будущей модели: от неё зависят диаметры труб. Если модель ещё не выбрана, прикидывают мощность по площади комнаты и закладывают пару, типичную для неё. Потом кондиционер подбирают под уже заложенную медь — так проще, чем вскрывать стену.
Правила закладки:
- Только бесшовная медь для холодильной техники, без соединений внутри стены. Любая пайка или вальцовка в штробе — будущая утечка, до которой не добраться.
- Опрессовка азотом после монтажа и проверка, что давление держится.
- Герметичные заглушки на концах до установки кондиционера — внутрь не должна попасть влага и пыль.
- Теплоизоляция на каждой трубе по всей длине.
- Дренаж с уклоном — без провисаний и подъёмов.
- Схема трассы — фото и размеры, чтобы потом не просверлить её.
Трассу по потолку ведут в слое под натяжным или подвесным потолком; в стяжку пола её кладут реже — там к ней не будет доступа. Как штробить, чтобы не ослабить стену, разобрано в материале как штробить стены.
Трасса по потолку
Самый удобный вариант для квартиры, где внутренний блок висит не на наружной стене. Трубы ведут в запотолочном пространстве по кратчайшему пути, крепят хомутами к перекрытию через 1–1,5 метра и только потом монтируют потолок. Главная сложность — дренаж: на длинном горизонтальном участке уклон в 1–2 см на метр съедает высоту. Если уклона не хватает, ставят дренажный насос у внутреннего блока или отводят конденсат в канализацию через гидрозатвор. Подробно о вариантах — в материале дренаж кондиционера: уклон и отвод.
Если трассу ведут открыто
Когда кондиционер ставят после ремонта, трассу прокладывают снаружи помещения или в пластиковом коробе по стене.
- Короб берут на размер больше жгута — например, 60×40 мм для пары 1/4 + 3/8 с кабелем и дренажем.
- Отверстие в стене сверлят диаметром 50–65 мм с уклоном наружу, чтобы вода не затекала внутрь.
- Жгут не перегибают: радиус изгиба меди — не меньше 3–4 её диаметров, иначе труба сплющивается. Для гибки используют трубогиб или пружину.
- Снаружи изоляцию защищают от ультрафиолета лентой или кожухом — за 2–3 сезона открытый вспененный полиэтилен рассыпается.
Ремонт и замена трассы
Признаки проблем с трассой: падение холода, иней на трубах, масляные следы на соединениях. Чаще всего течёт вальцовка у блоков. Признаки утечки — в материале утечка фреона в кондиционере; после устранения нужна заправка кондиционера по весу с учётом длины трассы.
Ремонт трассы — одна из самых частых работ при ремонте домашнего кондиционера, и большинство случаев решается на месте:
- течь на вальцовке — соединение перевальцовывают, затягивают динамометрическим ключом;
- перебитая или пережатая труба — повреждённый участок вырезают и впаивают вставку;
- рассыпавшаяся изоляция — меняют, иначе трубы отпотевают и капают на фасад;
- провисший дренаж — перекладывают с уклоном, промывают.
Трассу, заложенную в стену, ремонтируют только по концам. Если течь внутри штробы, медь проще проложить заново открыто, чем вскрывать отделку. Затянутая утечка опасна не меньше: компрессор работает перегретым, а его ремонт или замена — самая дорогая операция в кондиционере.
При переезде трассу чаще всего меняют на новую — почему, разобрано в материале как снять кондиционер при переезде. Где разместить внутренний блок, чтобы трасса была короче, — в материале куда вешать внутренний блок.
