Профлист – это современный, недорогой, красивый, качественный и простой в обустройстве материал. Из него можно самостоятельно сделать замечательные ворота. Как? Читайте далее!
Ворота из профлиста своими руками
Ворота из профлиста своими руками
Ворота из профлиста своими руками
Профлист
| Марка | Габаритная ширина листа, мм | Полезная ширина листа, мм | Высота профиля , мм | Толщина металла, мм |
|---|---|---|---|---|
| С-8 | 1200 | 1150 | 8 | 0,4-0,8 |
| С-10 | 1155 | 1130 | 10 | 0,4-0,7 |
| С-15 | 1200 | 1150 | 15 | 0,4-0,8 |
| С-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| С-20 | 1150 | 1100 | 20 | 0,4-0,8 |
| С-21 | 1051 | 1000 | 21 | 0,4-0,8 |
| С-44 | 1047 | 1000 | 44 | 0,5-0,8 |
| МП-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-20 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-35 | 1076 | 1035 | 35 | 0,5-1 |
| Н-60 | 902 | 845 | 60 | 0,5-1 |
| Н-75 | 800 | 750 | 75 | 0,7-1,2 |
| Н-114 | 646 | 600 | 114 | 0,7-1,2 |
| НС-35 | 1100 | 1035 | 35 | 0,5-1 |
| НС-44 | 1050 | 1000 | 20 | 0,4-0,8 |
Изучаем конструкцию ворот
Мы будем делать самые простые ворота из двух створок. Освоив технологию, вы сможете сооружать и более сложные конструкции: раздвижные, подъемные и т.д.
Створки ворот могут распахиваться внутрь и наружу. В этом моменте ориентируйтесь на особенности участка и свои предпочтения. Самый популярный вариант – наружное распахивание.
Конструкция состоит из опорных стоек, рамы и обшивки. Для сборки опор и каркаса обычно применяются трубы и профили. Диаметр труб и размеры профилей подбираются индивидуально с учетом габаритов и веса будущих ворот. Основная нагрузка будет приходиться на внешние элементы каркаса. Для изготовления же внутренних частей можно использовать профиль меньшего размера. Обшивка выполняется профилированными листами.
Выбираем размер створок
Схема каркаса ворот из профнастила
Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота.
Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.
Полезный совет! Сделайте размеры ворот с некоторым запасом, ведь не исключено, что в будущем вы купите новый транспорт, который будет иметь более внушительные габариты по сравнению с имеющейся машиной.
Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.

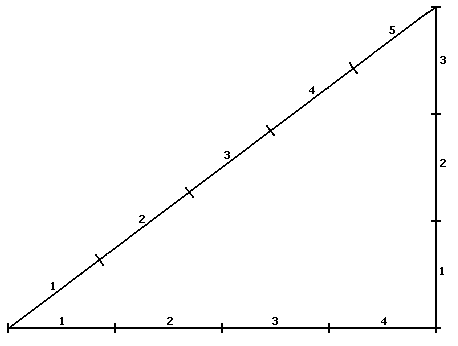

Правило 3-4-5 для разметки каркаса ворот
Делаем фундамент
Первый шаг. Отмечаем места для установки вертикальных опор. Всего таких стоек будет 3: одна для крепления калитки и пара для монтажа створок.
Второй шаг. Выкапываем ямы диаметром порядка 20-25 см (в зависимости от размеров выбранных стоек, об этом далее) для установки опор. Глубину ям рассчитываем так, чтобы она составляла примерно 30-35% от высоты надземной части опор. Учитываем, что высота полотна ворот обычно делается на 50 см меньше высоты опор.
Благодаря такому запасу будет обеспечен необходимый 20-30-сантиметровый промежуток между землей и нижним краем створок, а остальной запас по желанию владельца можно будет использовать для монтажа различных декоративных элементов вверху конструкции.
Третий шаг. Засыпаем дно каждого углубления 10-15-сантиметровым слоем щебенки. Тщательно утрамбовываем подушку.
Четвертый шаг. Готовим раствор для заливки опор. Берем часть цемента М400, пару частей песка и 4 части мелкой щебенки. Смешиваем сухие ингредиенты, постепенно добавляя к ним воду до получения смеси вязкой консистенции.
Пятый шаг. Вставляем в ямы опорные стойки. Их можно делать из разных материалов, а именно:
- бруса сечением 15х15 см;
- круглого бревна диаметром от 20 см;
- швеллерной балки со стенками толщиной не менее 1,5 см;
- профильной трубы сечением 8х10 см со стенками не тоньше 7 мм.
Вставляем в ямы опорные стойки
Столб устанавливается в яму, его вертикальное положение достигается с помощью уровня
Опоры выставляем строго вертикально и заливаем раствором до верха ям. В случае использования деревянных стоек предварительно обрабатываем их заглубляемые части антисептиком и оборачиваем рубероидом либо просмаливаем.
Чтобы металлические опоры были более устойчивыми, мы можем предварительно прикрепить сваркой к их нижним концам по 3-4 горизонтальные планки из стальной арматуры, металлического уголка либо труб.
Даем бетону схватиться. На это ему нужно минимум 2-3 суток. По ГОСТу же бетон набирает прочность в среднем в течение месяца.
Пока бетон сохнет, займемся изготовлением каркаса.
Привариваем к столбам для ворот поперечные трубы забора
Привариваем к столбам для ворот поперечные трубы забора
Привариваем к столбам для ворот поперечные трубы забора
Делаем каркас
Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.
Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.
Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.
Разметка и сварка углов каркаса
Разметка и сварка углов каркаса
Разметка и сварка углов каркаса
Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.
Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила
Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.
Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.
Рама для калитки
Каркас калитки
Цены на популярные модели сварочных аппаратов
Сварочные аппараты
Подгоняем створки к стойкам
Первый шаг. Устанавливаем створки ворот на подставки, которые можно сделать из бруса, кирпича либо другого подходящего материала.
Второй шаг. Выравниваем створку по всем плоскостям.
Третий шаг. На нашем каркасе уже присутствуют элементы петель. Отмечаем места для установки второй части соединительного элемента на опорах. Привариваем петли к стойкам по меткам.
Четвертый шаг. Навешиваем створку. Убираем подставки, установленные в начале работы.
На уровень крепления ворот кладем доску. Выравниваем ее по уровню
Выставляем ворота по уровню. Привязываем веревками к столбам
Примеряем ворота перед установкой
Зачистили места для приваривания петель от краски на столбах и на воротах
В середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положение
Сверху ворота связываем трубой и привязываем ее к столбам
Аналогичным образом монтируем каркас второй стойки. Чтобы конструкция была еще более жесткой, мы можем сварить две крайние опоры ворот со стойками нашего ограждения.
Для повышения устойчивости ворот к ветровым нагрузкам, мы можем приварить по верхним торцам опорных стоек горизонтальную планку из металлопрофиля. Актуально лишь для тех ситуаций, когда через ворота будет проезжать исключительно легковой транспорт.
Одну часть петли привариваем к стойке, вторую к раме, в профлисте перед креплением сделаем вырезы.
Петли
Не перепутайте, петли без штыря привариваются на рамку для сворки
Во время сварки нужно следить за тем, чтобы петли были заподлицо с профилем
Установка петель
Петли
Дальше нужно зачистить сварные швы болгаркой со шлифовальным диском и покрасить створку эмалью против ржавчины
Петли надо приваривать параллельно столбу
Вначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам
В завершение нам остается покрасить части каркаса, которые останутся на виду после крепления профилированных листов. Подбираем цвет краски так, чтобы он хорошо гармонировал с цветом профлиста и забора.
Каркасы ворот успешно приварены
Красим каркасы
Над верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять
Крепим профнастил
Саморезы для профнастила
Саморезы для профнастила
Ширина профлиста обычно составляет 110 см. Порядка 10 см уйдет на перекрытия. Таким образом, для обшивки створки двухметровой ширины нужно ровно 2 листа материала. При желании ворота можно обшить с обеих сторон.
Крепим профнастил на ворота. Под петли делаем вырезы
Крепим профнастил на ворота. Под петли делаем вырезы
Крепление листов выполняем при помощи шурупов с шестигранной головкой и гаек либо же специальными заклепками. Лучше, чтобы цвет крепежей и основного материала был одинаковым.
При необходимости предварительно окрашиваем элементы крепления. Болты или заклепки размещаем во внутренней волне листа (той, которая плотно прилегает к каркасу). Фиксацию выполняем в каждой волне профилированного листа. Для большего удобства можем предварительно сделать в каркасе отверстия для размещения крепежей.
Калитка обшивается аналогично створкам. Нужно лишь предварительно нарезать листы по размерам калитки.
Лицевая сторона
Вид со двора
Полезные замечания
Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.
- Ворота устанавливаются в единой плоскости с ограждением.
- Калитку и ворота надо оснастить надежными замками и удобными ручками.
- Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.
Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.
Читайте нашу новую статью — «Выбираем въездные ворота для загородного дома».
Вертикальные запоры для ворот
Цены на популярные виды профнастила
Профнастил
Удачной работы!
