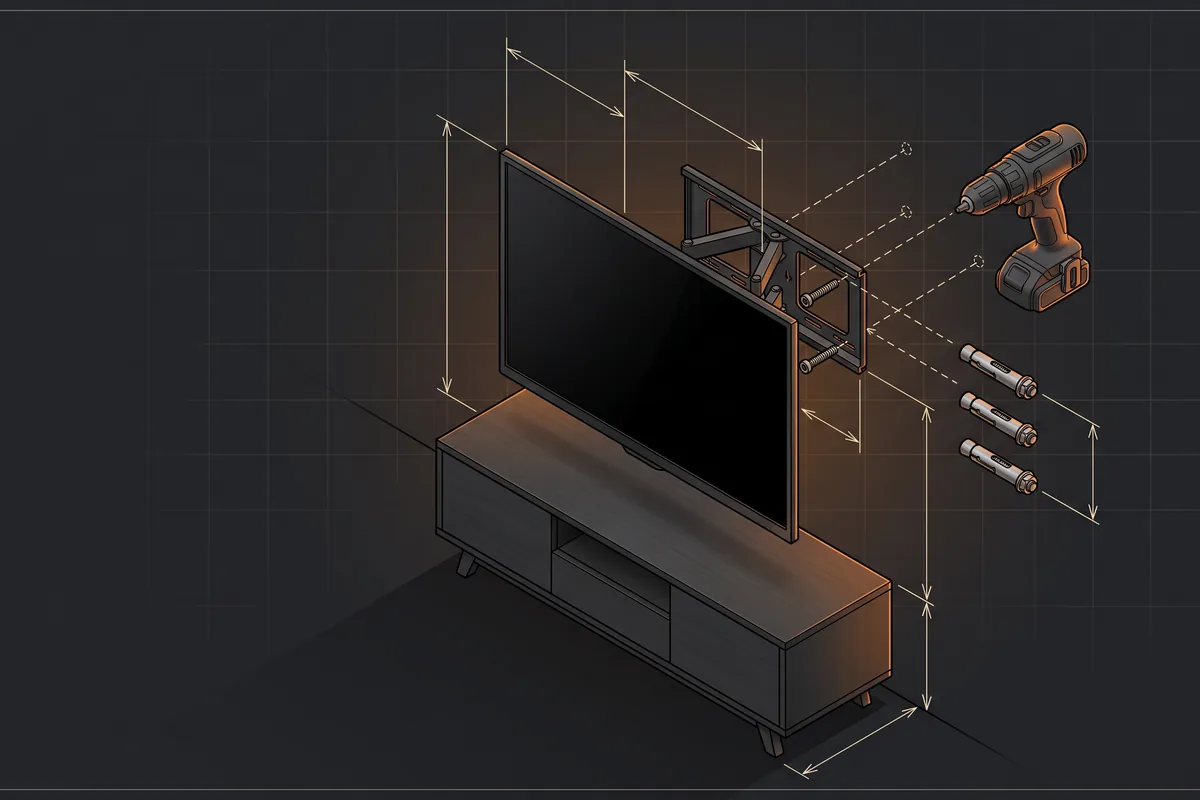

Телевизор на стене держится не кронштейном, а анкером. Именно на подборе крепежа под материал стены и на разметке чаще всего теряется надёжность.
Шаг 1. VESA и вес
Найдите на задней панели четыре резьбовых отверстия и измерьте расстояние между их центрами по горизонтали и вертикали. Два числа в миллиметрах — это и есть VESA.
Кронштейн должен:
- совпадать по VESA или перекрывать его диапазоном;
- иметь запас по весу: рабочая нагрузка минимум в полтора раза больше веса телевизора;
- подходить по диагонали — производитель указывает диапазон.
Проверьте и длину винтов: слишком длинный винт упрётся в плату внутри корпуса. Обычно нужный комплект идёт с кронштейном.
Виды кронштейнов
| Тип | Зазор от стены | Когда брать | Нагрузка на крепёж |
|---|---|---|---|
| Фиксированный | 2–4 см | Экран на уровне глаз, смотрят с одного места | Минимальная |
| Наклонный | 5–10 см | Экран выше глаз: спальня, кухня | Небольшая |
| Наклонно-поворотный на штанге | от 10 до 50 см и больше в выдвинутом положении | Смотрят с разных мест, нужно разворачивать экран | Высокая: вынос работает как рычаг |
| Угловой | по конструкции | Телевизор в углу комнаты | Крепёж в двух стенах, нагрузка делится |
| Потолочный | — | Нет подходящей стены, кафе, офис | Только в перекрытие, не в натяжной потолок |
Угловой кронштейн крепится к двум стенам или к одной стене возле угла с поворотной штангой. Первый вариант жёстче, второй позволяет вывести экран из угла к дивану. Углы в квартирах редко ровные 90°, поэтому у кронштейна должна быть регулировка по углу.
Чем больше вынос, тем мощнее должен быть анкер. Телевизор на штанге в 40 см нагружает верхние анкеры на вырыв в несколько раз сильнее, чем тот же телевизор на фиксированной планке.
Шаг 2. Материал стены
Это главный вопрос, и ответ на него определяет крепёж.
| Стена | Крепёж | Оговорки |
|---|---|---|
| Монолитный бетон | Металлический анкер-клин или распорный | Держит надёжно, бурить перфоратором |
| Полнотелый кирпич | Распорный анкер, попадать в кирпич, не в шов | Шов слабее тела кирпича |
| Пустотелый кирпич и блок | Химический анкер с сеткой-гильзой | Обычный распорный проваливается в пустоту |
| Газобетон | Специальный анкер для ячеистого бетона | Обычный дюбель вырывает вместе с материалом |
| Гипсокартон на каркасе | Только закладная в каркасе или сквозь лист в стену | Анкеры для листа держат небольшой вес |
| Деревянная стена | Глухарь достаточной длины | Учесть усушку сруба |
Материал определяют по звуку и по буровой пыли: серая мелкая — бетон, красная — кирпич, белая рыхлая — газобетон, гипсовая крошка с быстрым провалом сверла — гипсокартон.
Гипсокартонная стена
Повесить телевизор на гипсокартон можно, но держать его должен не лист, а то, что за листом. Варианты от надёжного к допустимому:
- Закладная в каркасе. Брус или фанера, установленные между стойками до обшивки. Если стену собирают под телевизор, это лучший вариант: шурупы идут в дерево, и кронштейн держится как на капитальной стене.
- Сквозь лист в основную стену. Если гипсокартон смонтирован на профиле поверх кирпича или бетона, анкер с длинной шпилькой проходит через лист и зазор в капитальную стену. Чтобы лист не продавило, в зазор ставят дистанционную трубку.
- В стойку каркаса. Металлическую стойку находят магнитом или детектором. Держит лучше, чем пустой лист, но профиль тонкий — годится для лёгкого телевизора на фиксированном кронштейне.
- Металлические дюбели-«бабочки» в лист. Только для небольшого лёгкого экрана на фиксированной планке, и с несколькими точками крепления.
Поворотный кронштейн с выносом на пустой лист гипсокартона не вешают ни при каком крепеже: рычаг выламывает лист вместе с дюбелями. О толщинах и типах листов — в справочнике размер листа гипсокартона.
Шаг 3. Высота
Ориентир: центр экрана на уровне глаз сидящего зрителя.
Практический способ: сядьте на диван в обычной позе, попросите помощника отметить на стене уровень глаз. Это и будет высота центра экрана. Почти всегда она оказывается ниже, чем хочется поставить при разметке стоя.
Для обычного дивана с сиденьем около 45 см глаза взрослого находятся на 100–120 см от пола. Если взять центр экрана 110 см, нижний край телевизора окажется на высоте, зависящей от диагонали:
| Диагональ | Высота экрана, см | Нижний край экрана от пола, см |
|---|---|---|
| 32″ | ≈ 40 | ≈ 90 |
| 43″ | ≈ 54 | ≈ 83 |
| 50″ | ≈ 62 | ≈ 79 |
| 55″ | ≈ 68 | ≈ 76 |
| 65″ | ≈ 81 | ≈ 70 |
| 75″ | ≈ 93 | ≈ 63 |
Высота указана для самой матрицы, корпус с рамкой на 1–3 см больше. Размечают обычно не экран, а настенную планку: от нижнего края телевизора до отверстий VESA расстояние меряют на самом телевизоре.
В гостиной с низким диваном или креслами-мешками центр опускают до 90–100 см, с высоким диваном — поднимают до 120 см. В спальне, где смотрят полулёжа, центр экрана ставят обычно на 130–150 см и наклоняют экран вниз на 5–15°.
Исключения: в спальне, где смотрят полулёжа, экран поднимают и берут наклонный кронштейн; на кухне телевизор часто вешают высоко, потому что смотрят стоя. Что важно при выборе модели именно для кухни, разобрано отдельно: как выбрать телевизор для кухни.
Шаг 4. Монтаж
- Собрать кронштейн и прикрутить его планки к телевизору.
- Разметить настенную часть по уровню — обязательно пузырьковым или лазерным, «на глаз» здесь не работает.
- Проверить трассы детектором, обесточить линию.
- Просверлить отверстия буром нужного диаметра, на глубину анкера плюс запас.
- Продуть отверстия от пыли: она вдвое снижает держащую способность анкера.
- Установить крепёж, затянуть, проверить неподвижность руками с усилием.
- Навесить телевизор — вдвоём, панели крупнее среднего одному не удержать.
- Подключить кабели до окончательной фиксации, пока есть доступ.
Провода
Некрасивый шлейф из проводов сводит на нет всю работу. Варианты:
- кабель-канал — быстро, дёшево, видно;
- гофра в штробе — незаметно, но только до отделки;
- розеточный блок за телевизором — питание и антенна прямо за корпусом, самый аккуратный вариант.
Штробить нужно по правилам: вертикально и горизонтально, без диагоналей, — иначе следующий человек с перфоратором найдёт ваш кабель случайно. Подробности в разборе про то, как штробить стены под проводку.
Телевизор в нише и короб
Встроенный в стену телевизор — это ниша из гипсокартона или короб, в котором экран висит заподлицо с поверхностью. Выглядит аккуратно, но есть два условия.
- Вентиляция. Телевизор греется, и в глухой нише без зазоров электроника перегревается. Зазор по бокам и особенно сверху берут не меньше, чем требует инструкция производителя, — обычно несколько сантиметров, сверху больше.
- Доступ к разъёмам. Нишу делают глубже, чем толщина телевизора с кронштейном, либо ставят выдвижной кронштейн, чтобы подключить новый кабель без демонтажа.
Нишу проектируют под конкретную модель с запасом по ширине: следующий телевизор почти наверняка будет на дюйм-два больше.
Без кронштейна и самодельные кронштейны
Варианта «повесить телевизор на стену без кронштейна» по-честному нет. Крючки за петли, верёвка через отверстия VESA, гвозди — всё это не рассчитано на вес панели и случайный толчок, а телевизор, упавший на пол, обычно уже не ремонтируют. Если кронштейна нет, телевизор ставят на тумбу на родной подставке или на напольную стойку.
Самодельный кронштейн из уголка или профильной трубы встречается часто. Он допустим только как фиксированный, со сварными или болтовыми соединениями, с отверстиями ровно по VESA и креплением в капитальную стену. Поворотный самодельный кронштейн — плохая идея: шарниры под рычагом разбалтываются. Простой заводской фиксированный кронштейн дешевле ошибки.
Как снять телевизор с кронштейна
- Отключите питание и все кабели — до разъёмов сейчас ещё можно дотянуться.
- Найдите фиксаторы внизу вертикальных планок: шнурки-стопоры, которые тянут вниз, или винты-блокираторы, которые выкручивают.
- Вдвоём приподнимите телевизор на 2–3 см вверх, чтобы крюки планок вышли из настенной рамы.
- Отведите низ экрана от стены и снимите телевизор на себя.
- Положите экраном вниз на мягкое и открутите планки от корпуса.
Настенную часть снимают отдельно, а отверстия от анкеров заделывают перед покраской или поклейкой.
Коротко
Определите материал стены — от него зависит анкер. Возьмите кронштейн с запасом по весу. Разметьте высоту сидя, а не стоя. И пройдите стену детектором до первого удара перфоратора.
